伙伴系统

rCore 使用伙伴系统(Buddy System)作为堆内存分配器,用于高效管理和分配内存。

伙伴系统的源代码可以在此处查看:

https://github.com/rcore-os/buddy_system_allocator

在实现中,伙伴系统内部使用了侵入式链表(intrusive linked list)来存储和管理空闲内存块的地址,以提升操作效率和空间利用率。

侵入式链表

为了便于调试和理解实现细节,将侵入式链表的相关代码放置在 ch1 分支中。由于 rCore 的结构较为简单,每次运行时变量的内存地址基本保持一致,便于观察和分析。

其中,linked_list.rs 文件直接从伙伴系统项目中复制:

https://github.com/LearningOS/2025s-rcore-jiangshengdev/blob/intrusive-linked-list/os/src/buddy_system/linked_list.rs

test.rs 文件则为方便调试做了一些修改:

https://github.com/LearningOS/2025s-rcore-jiangshengdev/blob/intrusive-linked-list/os/src/buddy_system/test.rs

构建节点的值

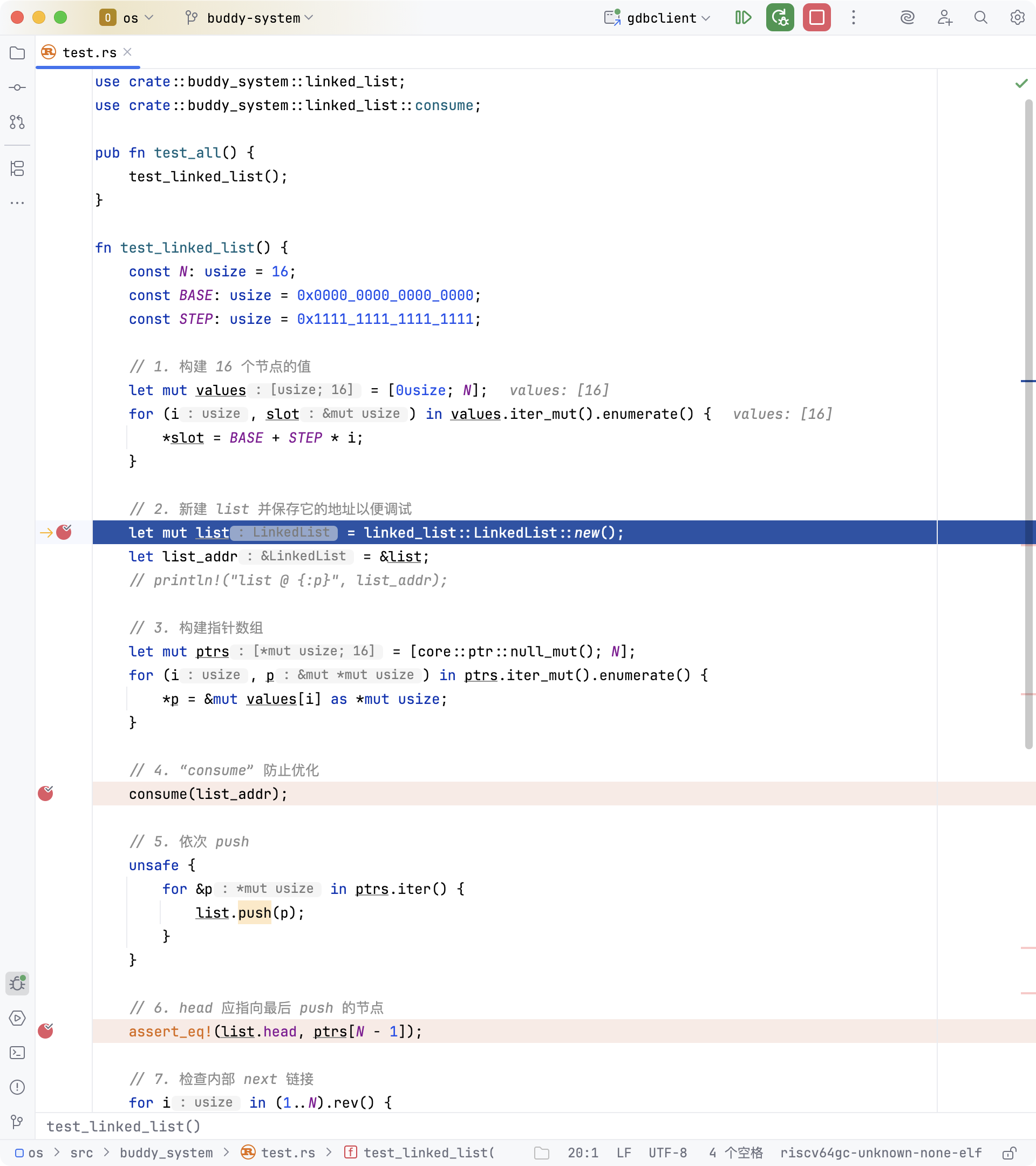

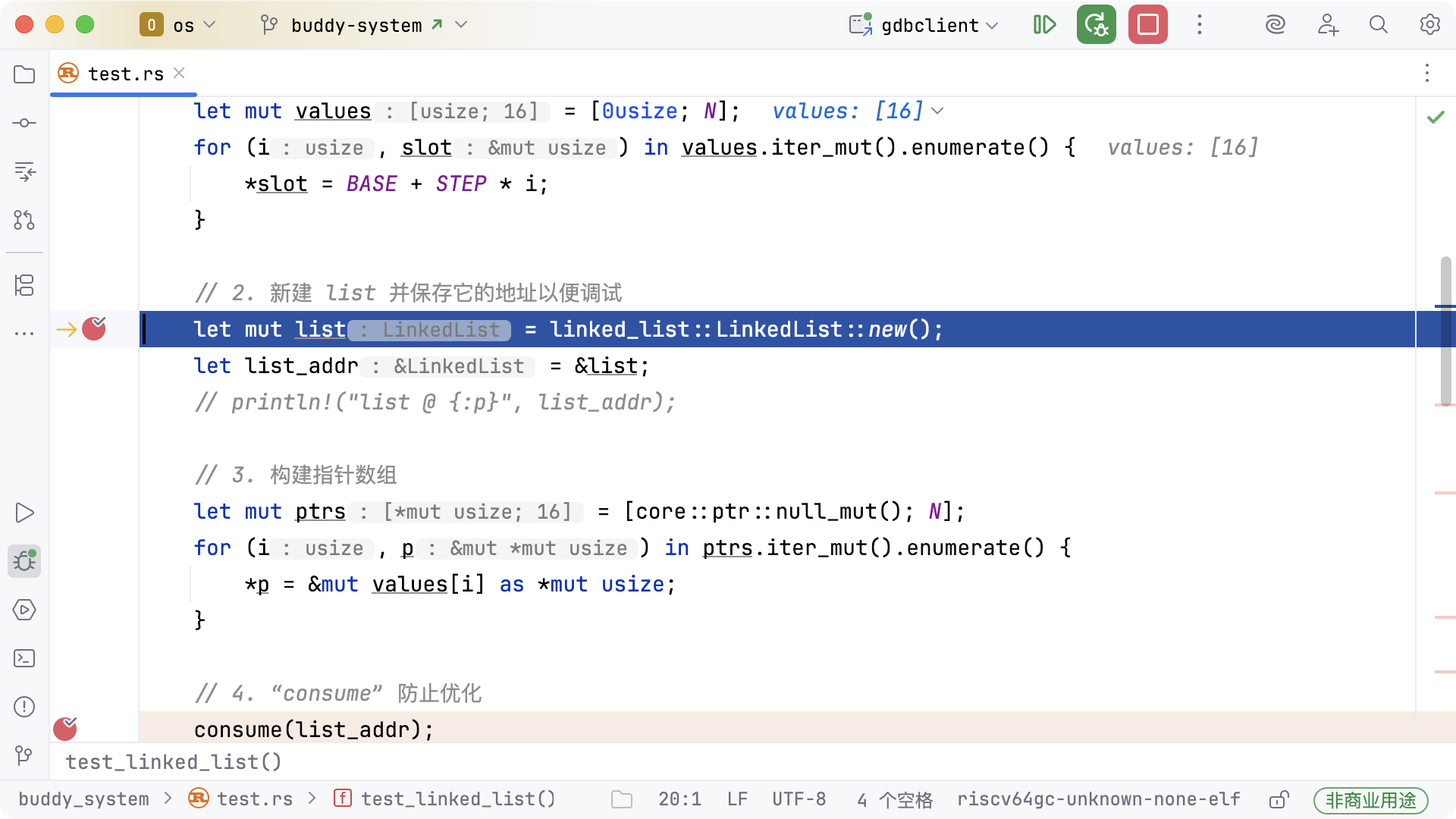

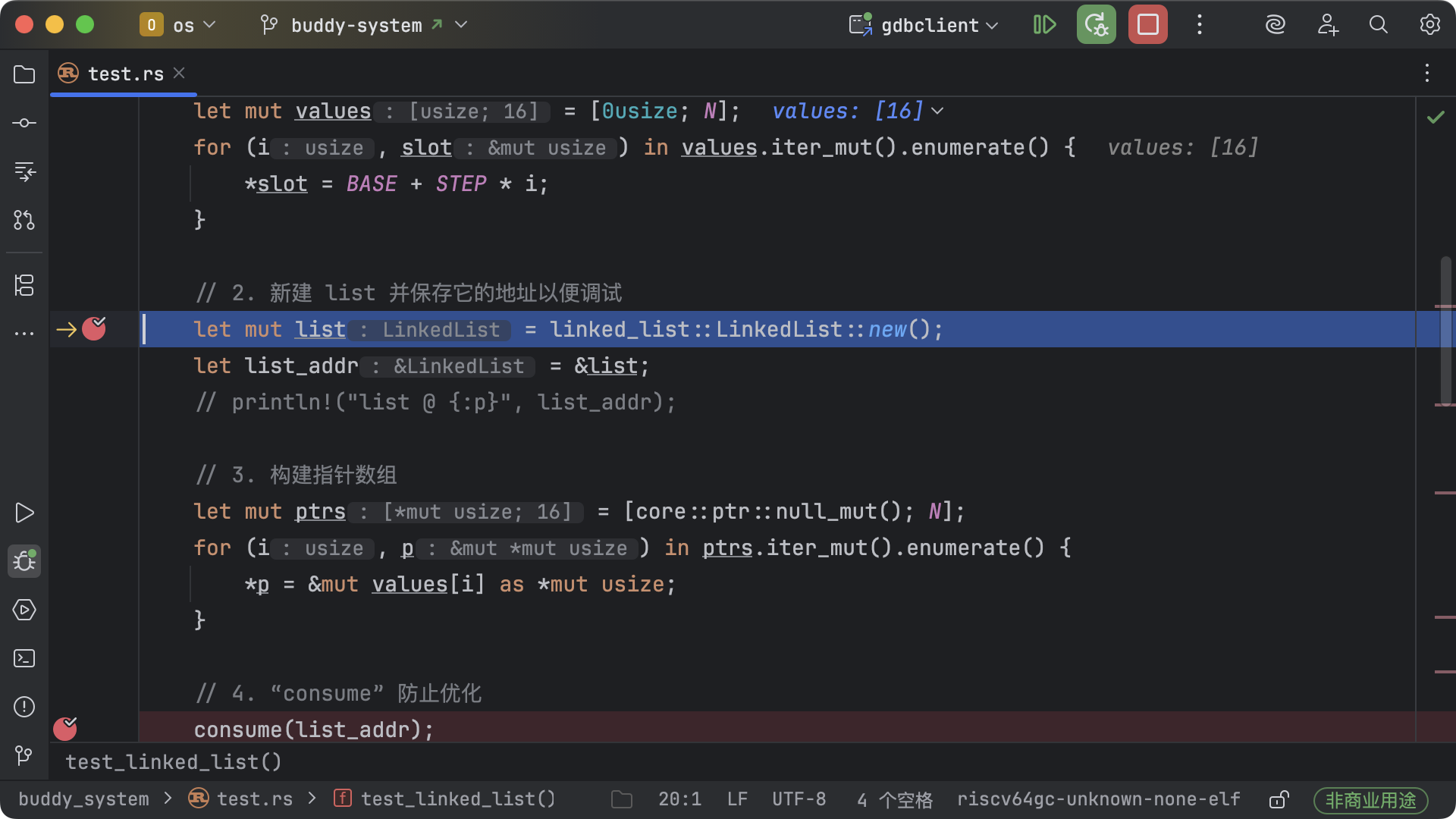

下图展示的是【2. 新建 list 并保存它的地址以便调试】之前的断点状态:

values-code.webp values-code.webp

此时可以查看由 16 个元素组成的数组 values 的地址和值。为了便于调试和定位,每个元素的值都被赋予了有规律的数字。

这些数值本身并不重要,关键在于它们的内存地址。测试用例中,这些地址位于栈上;而在实际内存分配时,这些地址会对应到分配区域的内部。

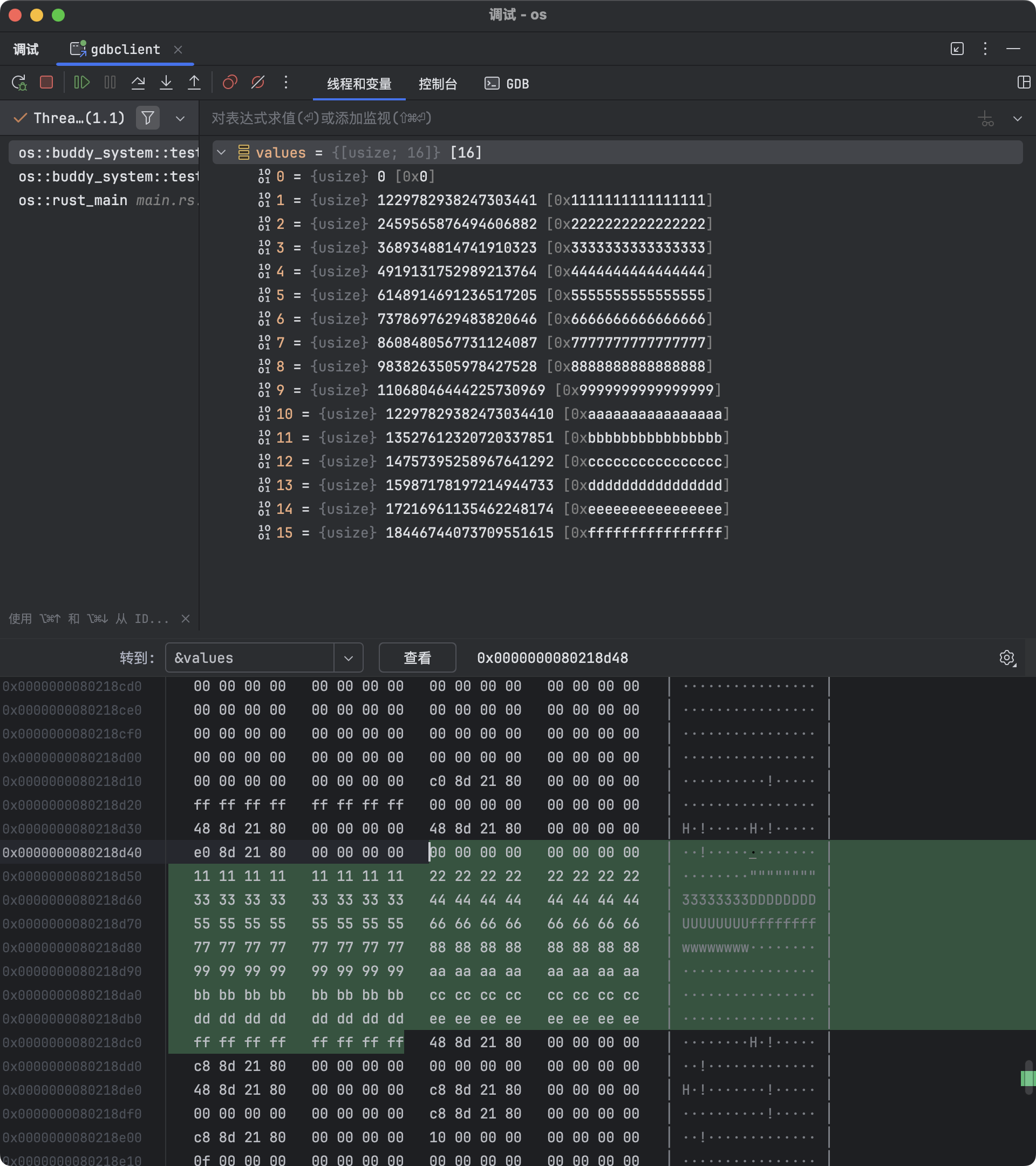

values 数组的起始地址为 0x80218d48,下图显示了各个元素的值(即每个元素的初始内容):

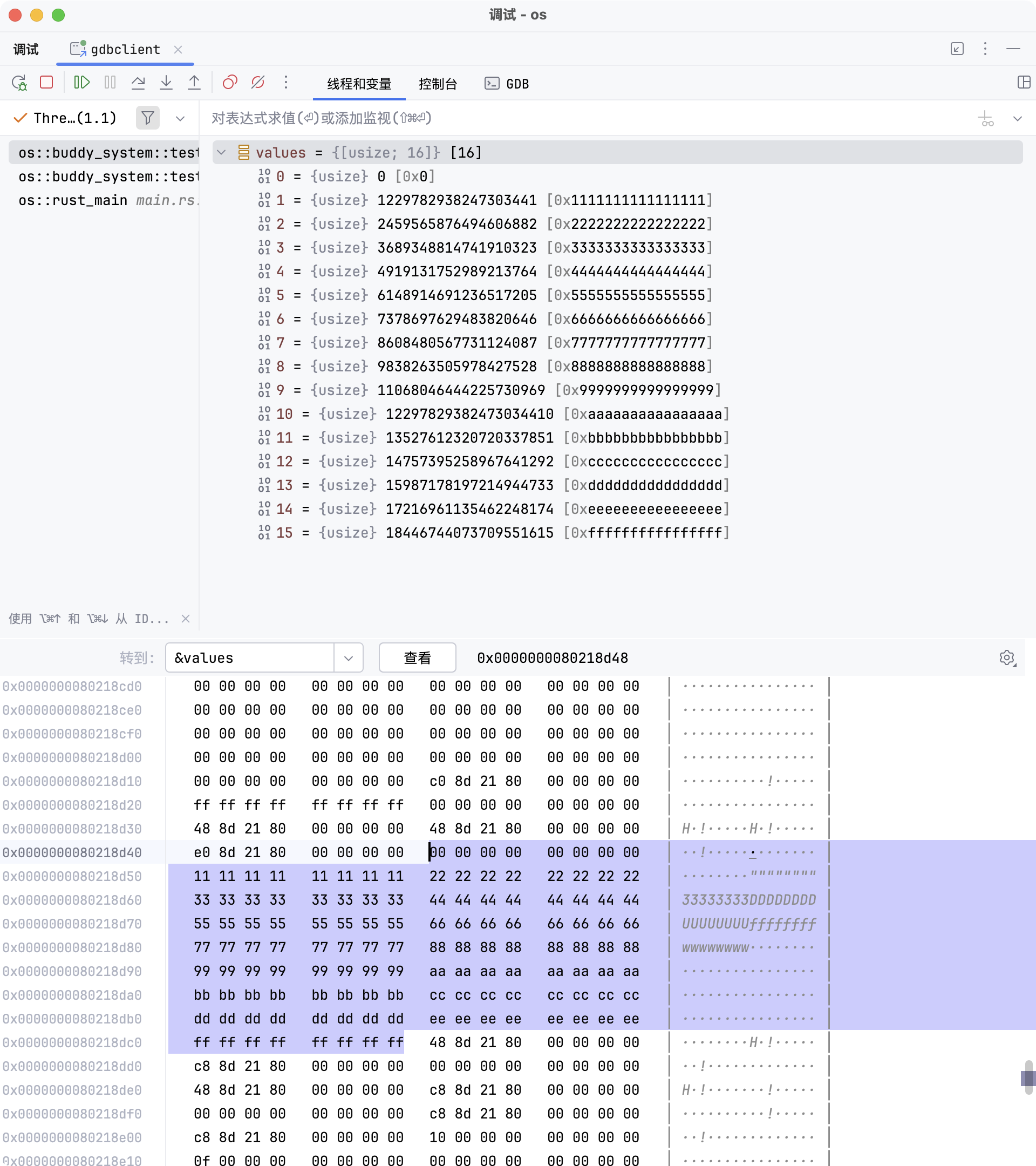

values-debug.webp values-debug.webp

新建链表

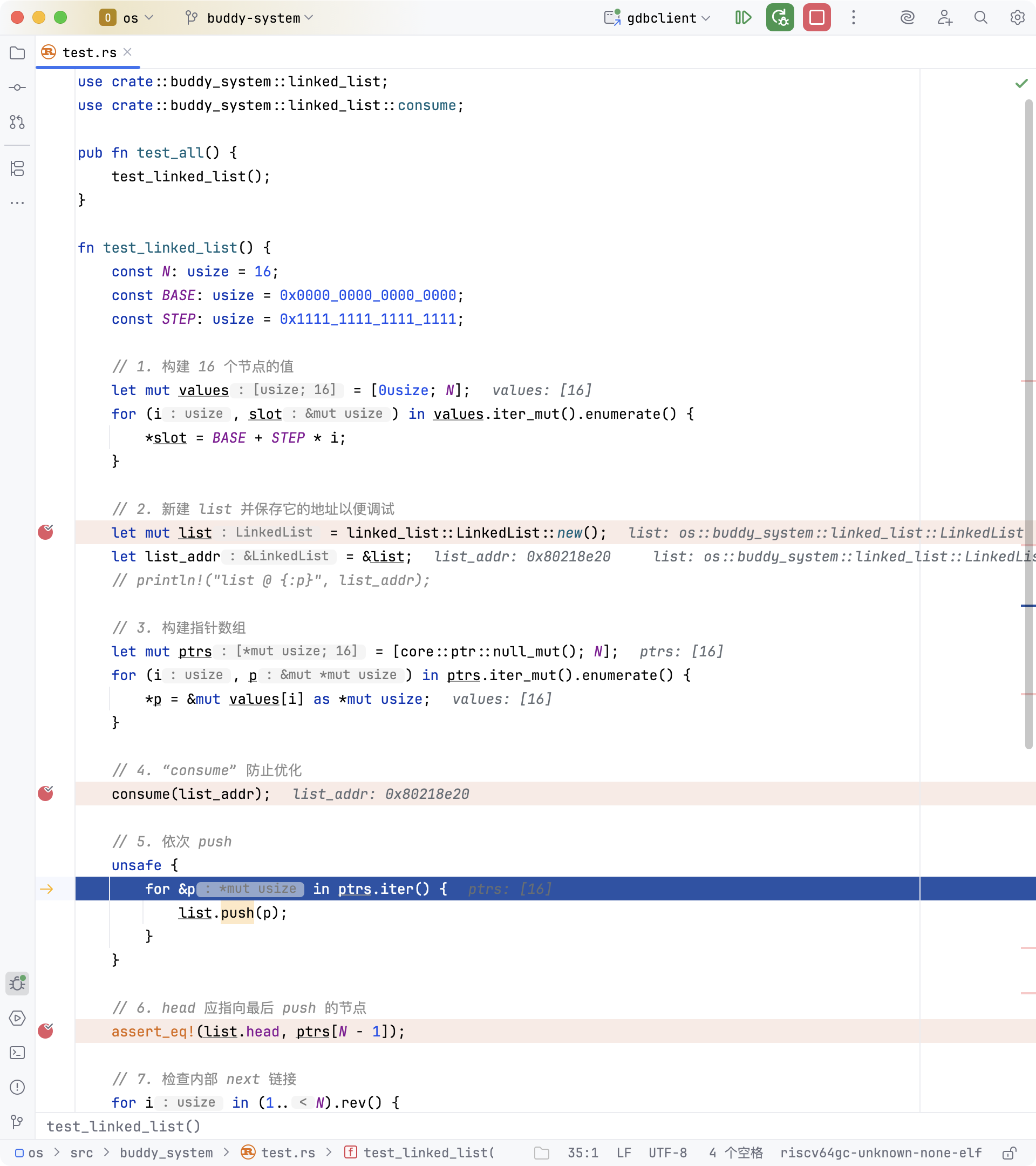

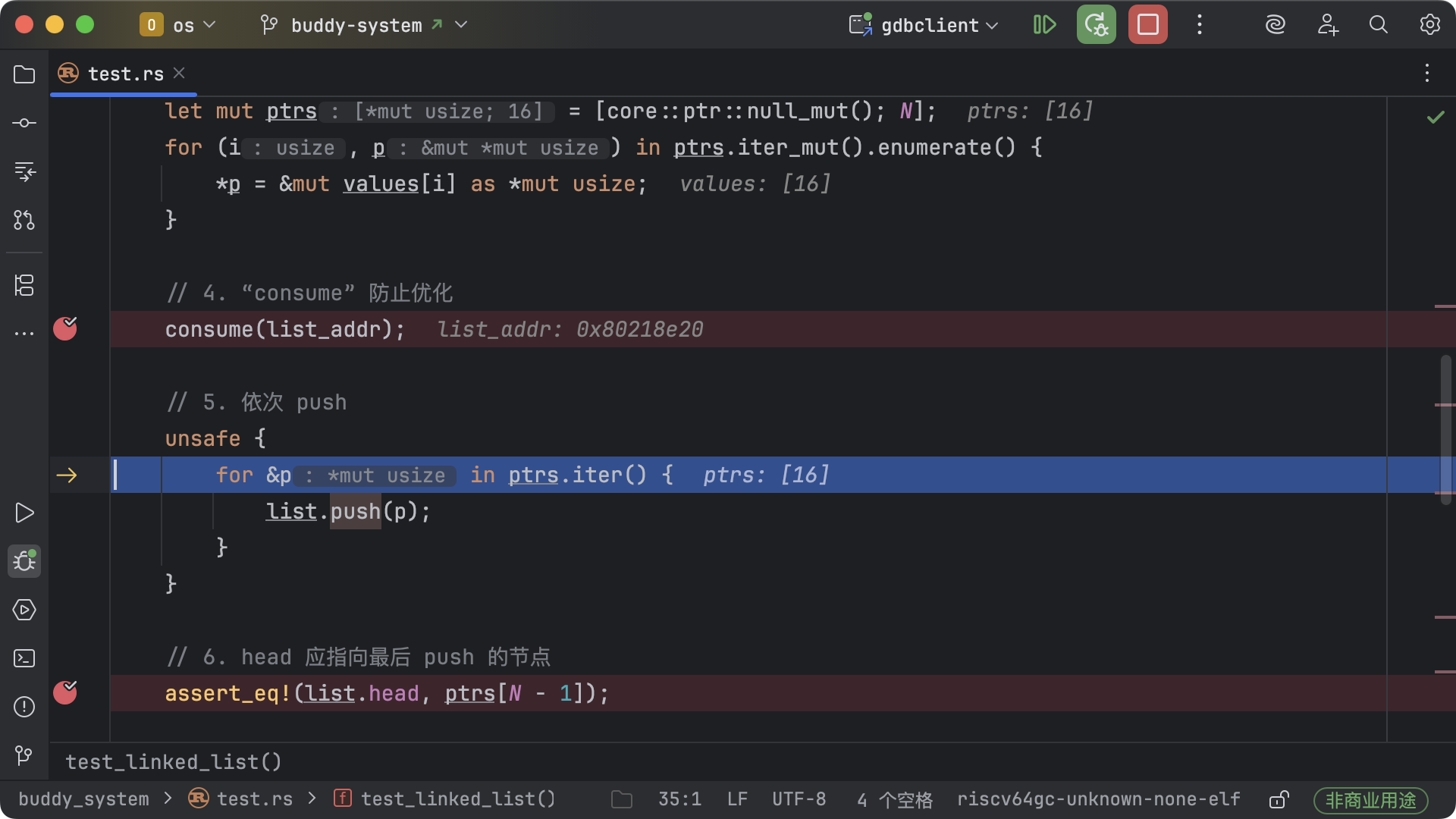

此时程序已执行完链表和节点的初始化,但尚未执行任何 push 操作。断点位于【5. 依次 push】之前。

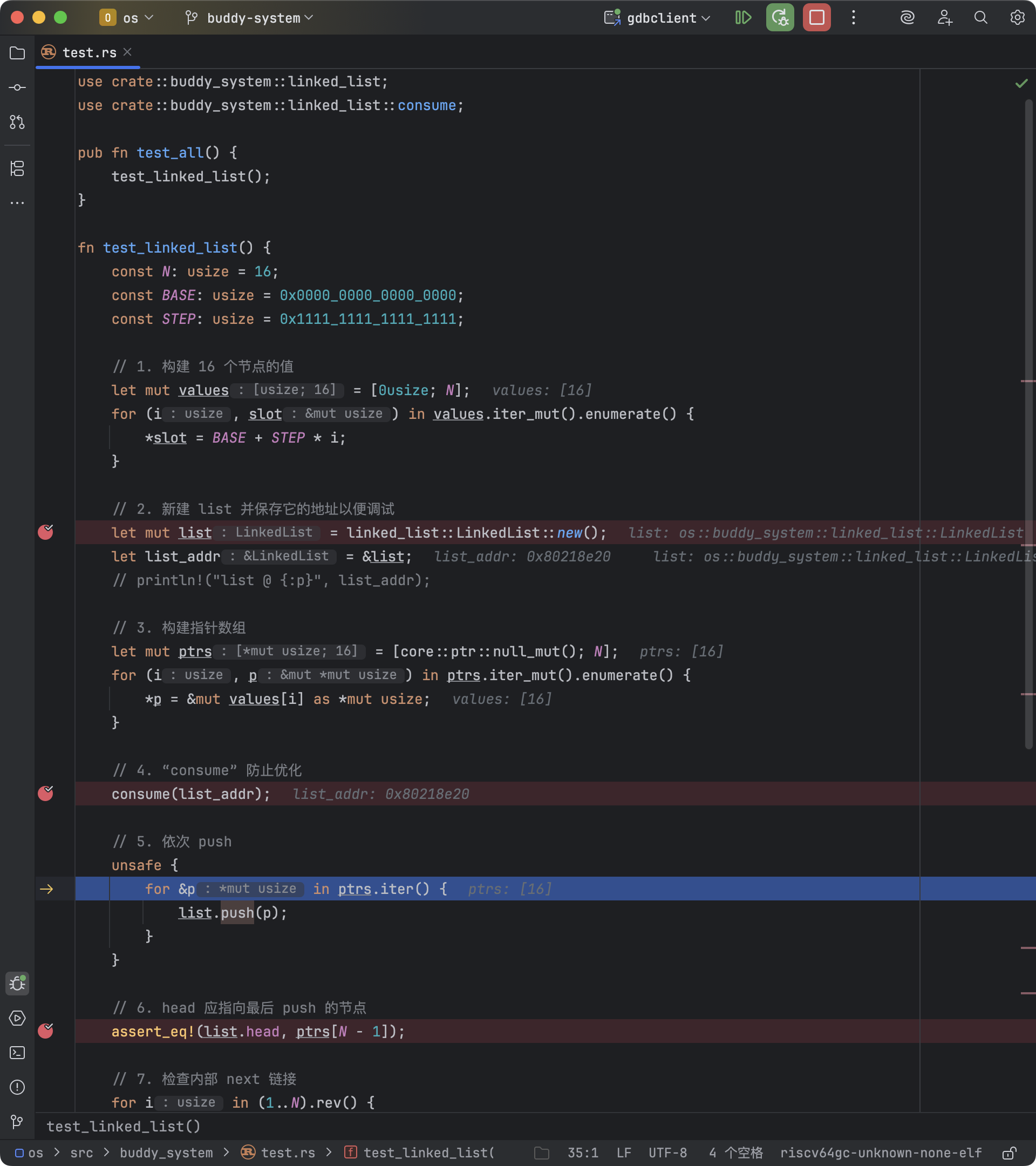

list-code.webp list-code.webp

可以看到链表 list 位于栈上,其地址为 0x80218e20。此时 head 字段的值为 0x0,表示链表为空,没有任何节点被插入。

(gdb) p &list
$1 = (*mut os::buddy_system::linked_list::LinkedList) 0x80218e20
(gdb) p &list.head
$2 = (*mut *mut usize) 0x80218e20
(gdb) p list
$3 = os::buddy_system::linked_list::LinkedList = {head = 0x0}
(gdb) p list.head
$4 = (*mut usize) 0x0
提示

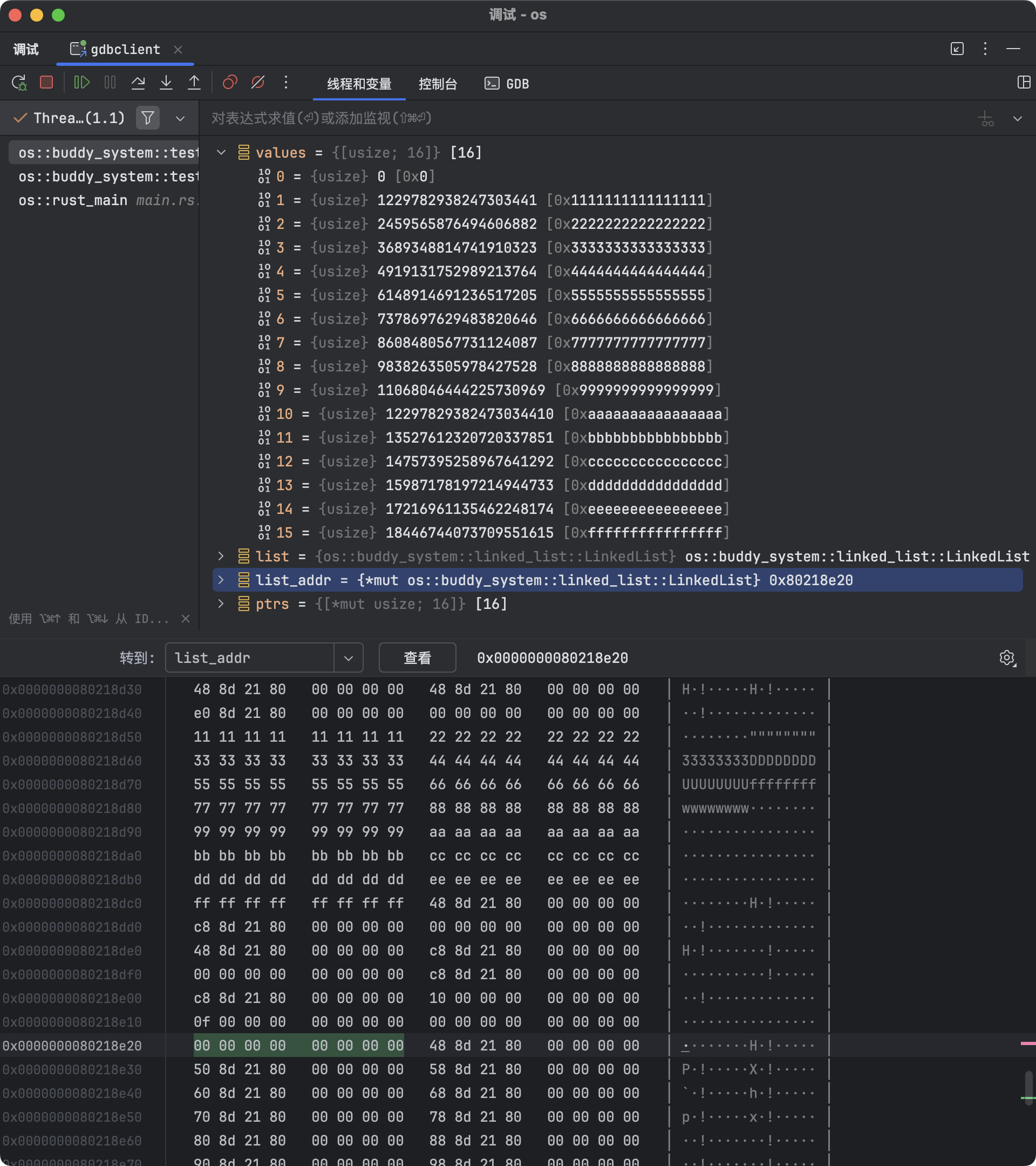

由于 LinkedList 结构体仅包含 head 一个字段,因此 &list&list.head 的地址相同,二者都为 0x80218e20

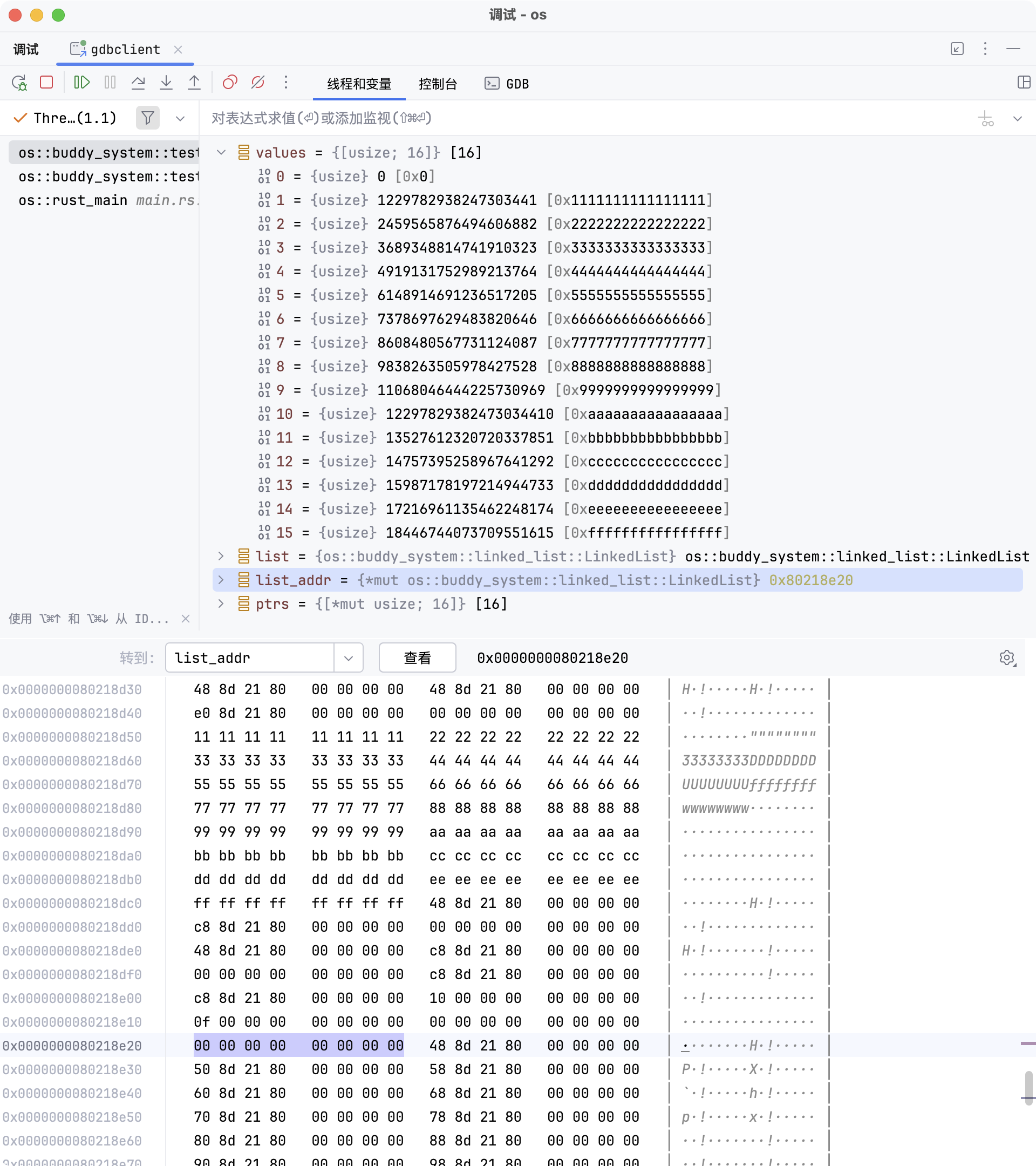

list-debug.webp list-debug.webp

插入节点

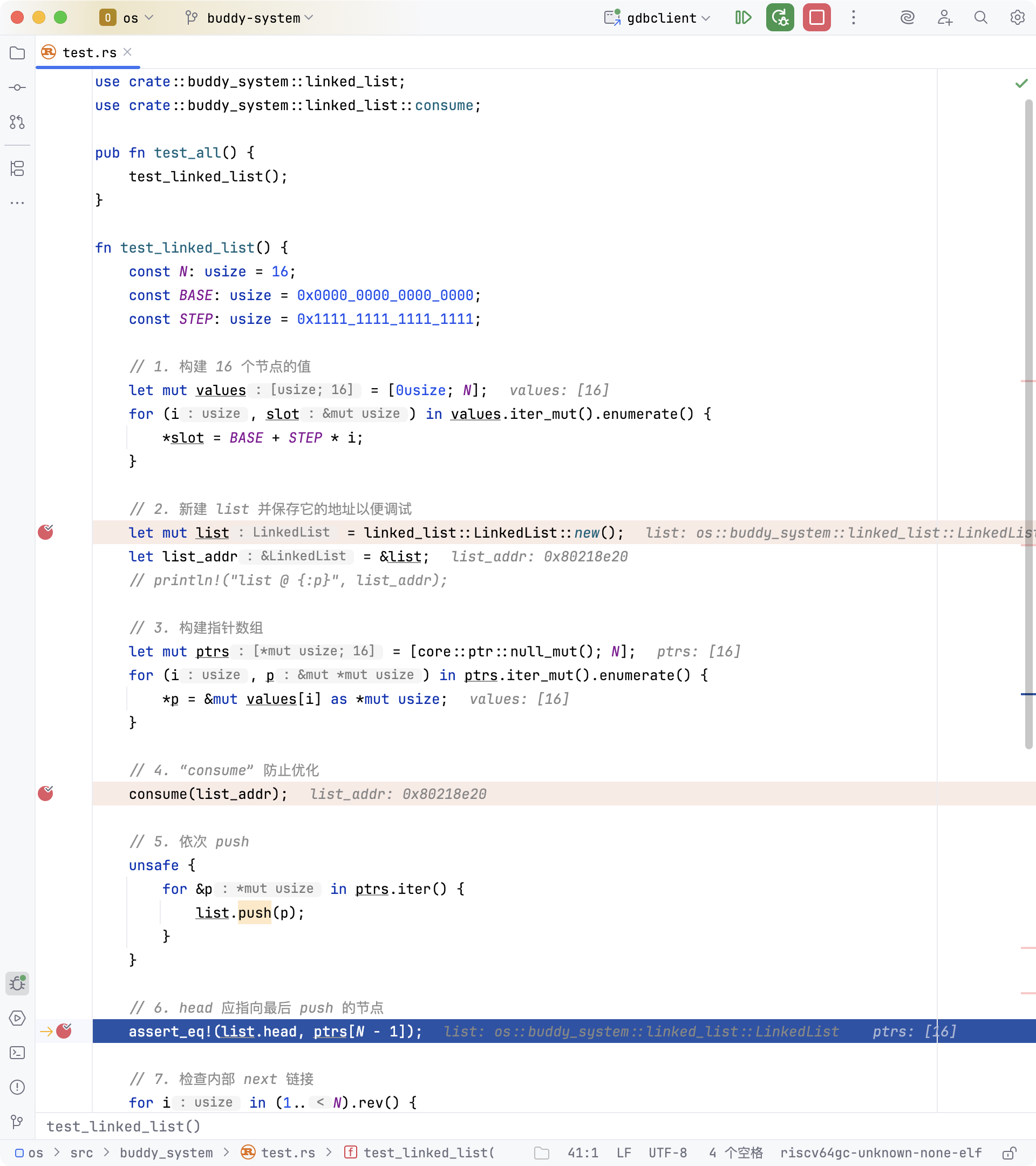

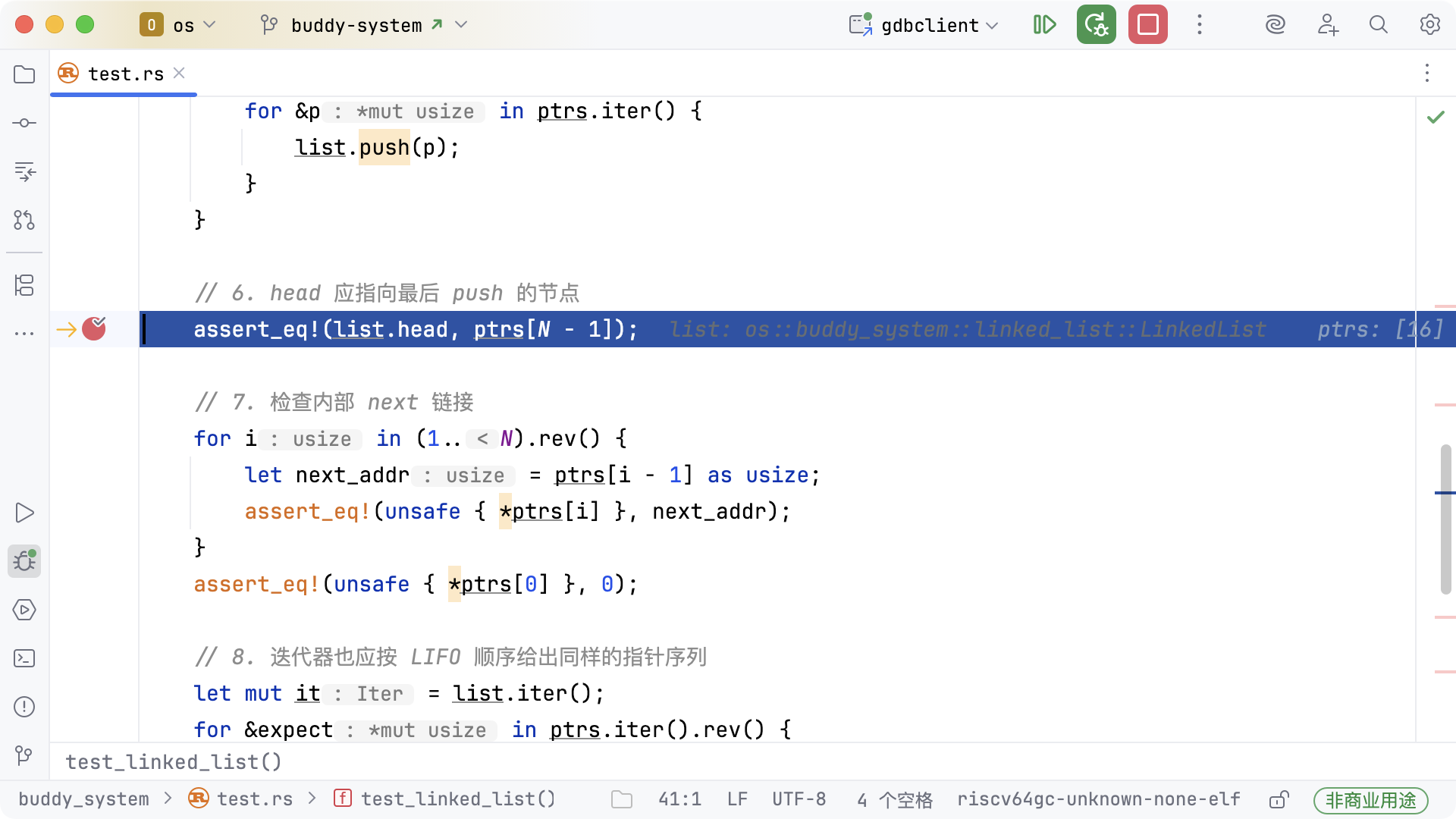

跳转到【6. head 应指向最后 push 的节点】的断点,此时所有节点已依次插入链表,head 字段指向最后插入的节点。

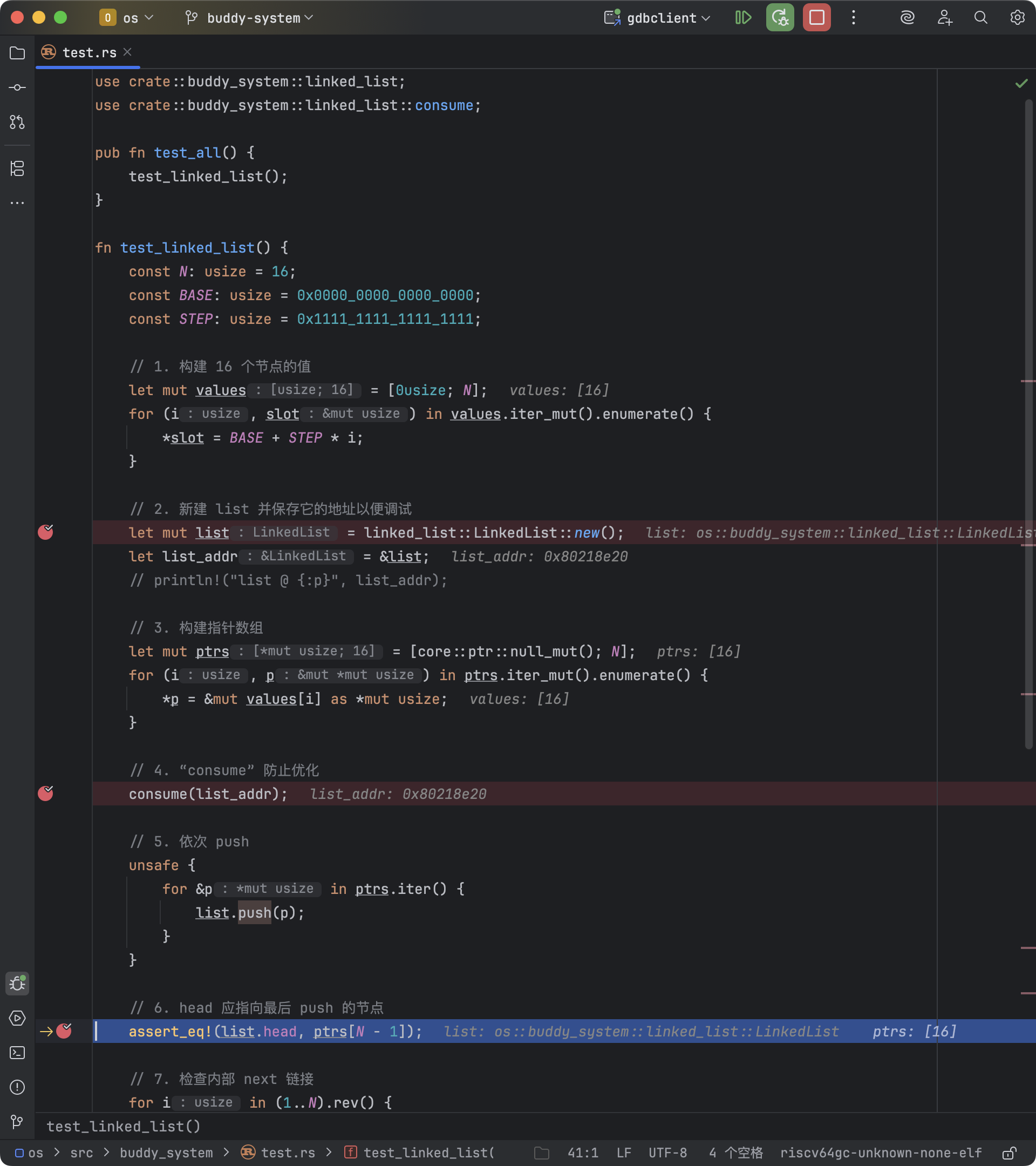

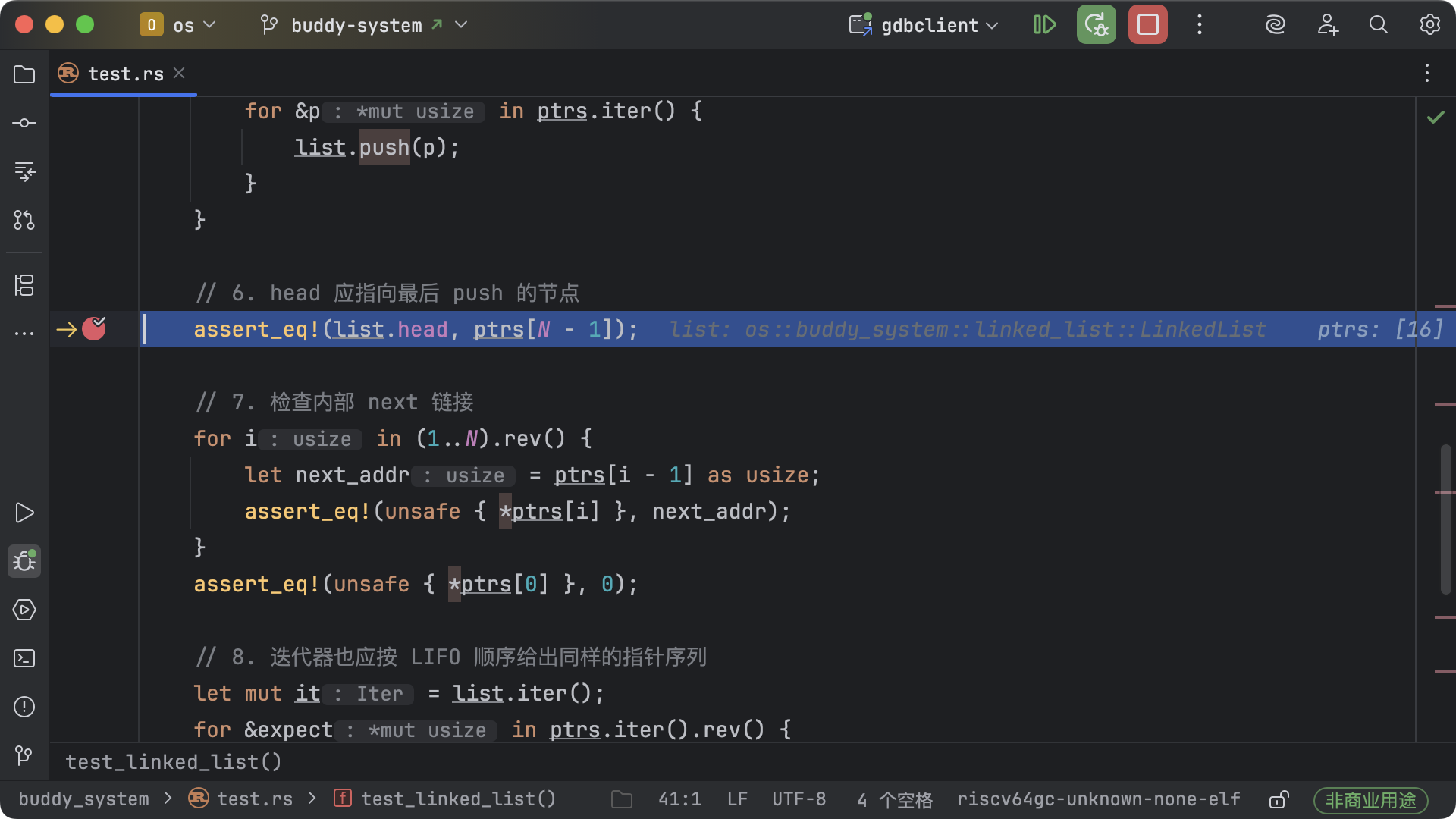

push-code.webp push-code.webp

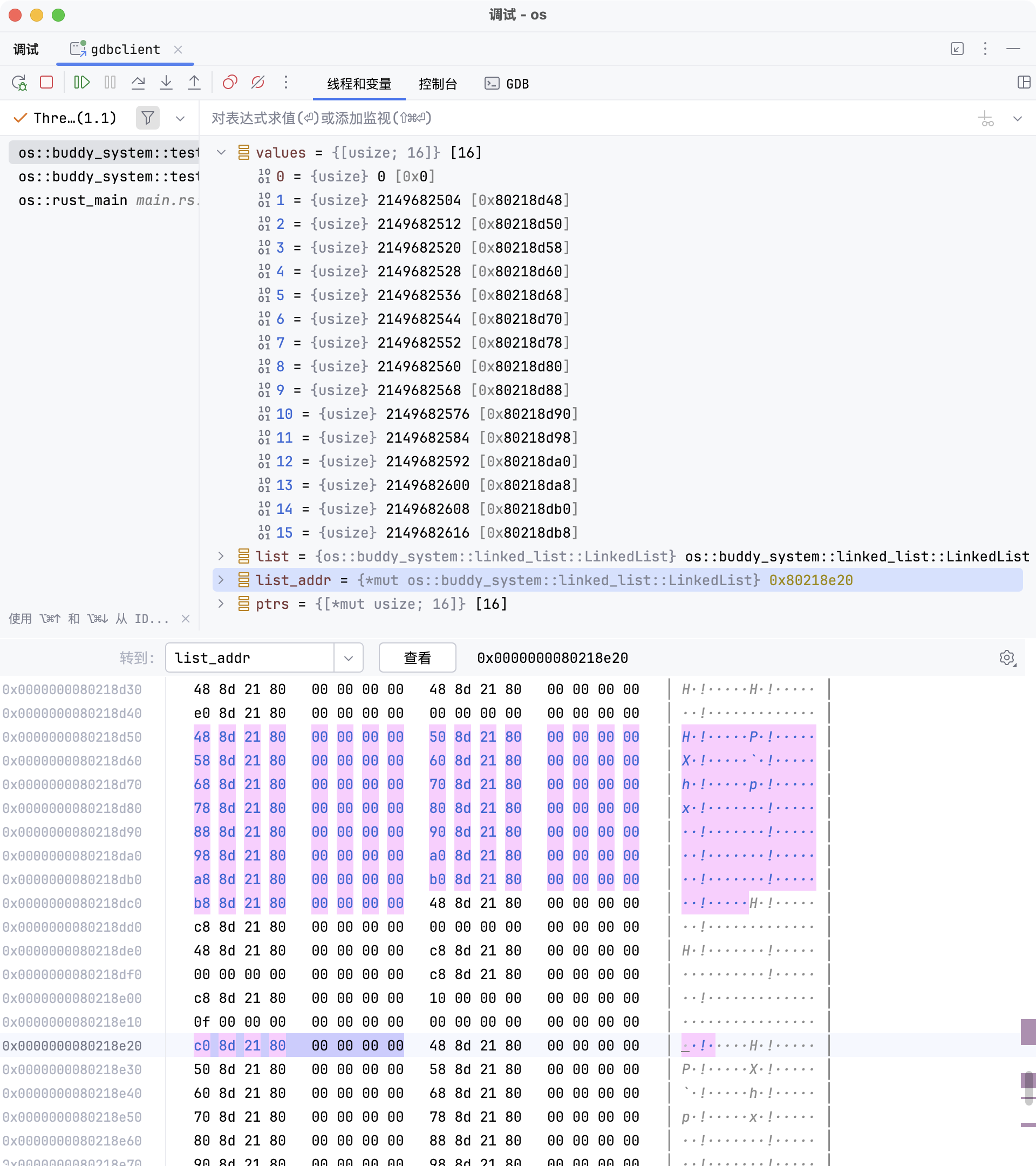

此时可以通过「内存视图」观察链表结构的变化:

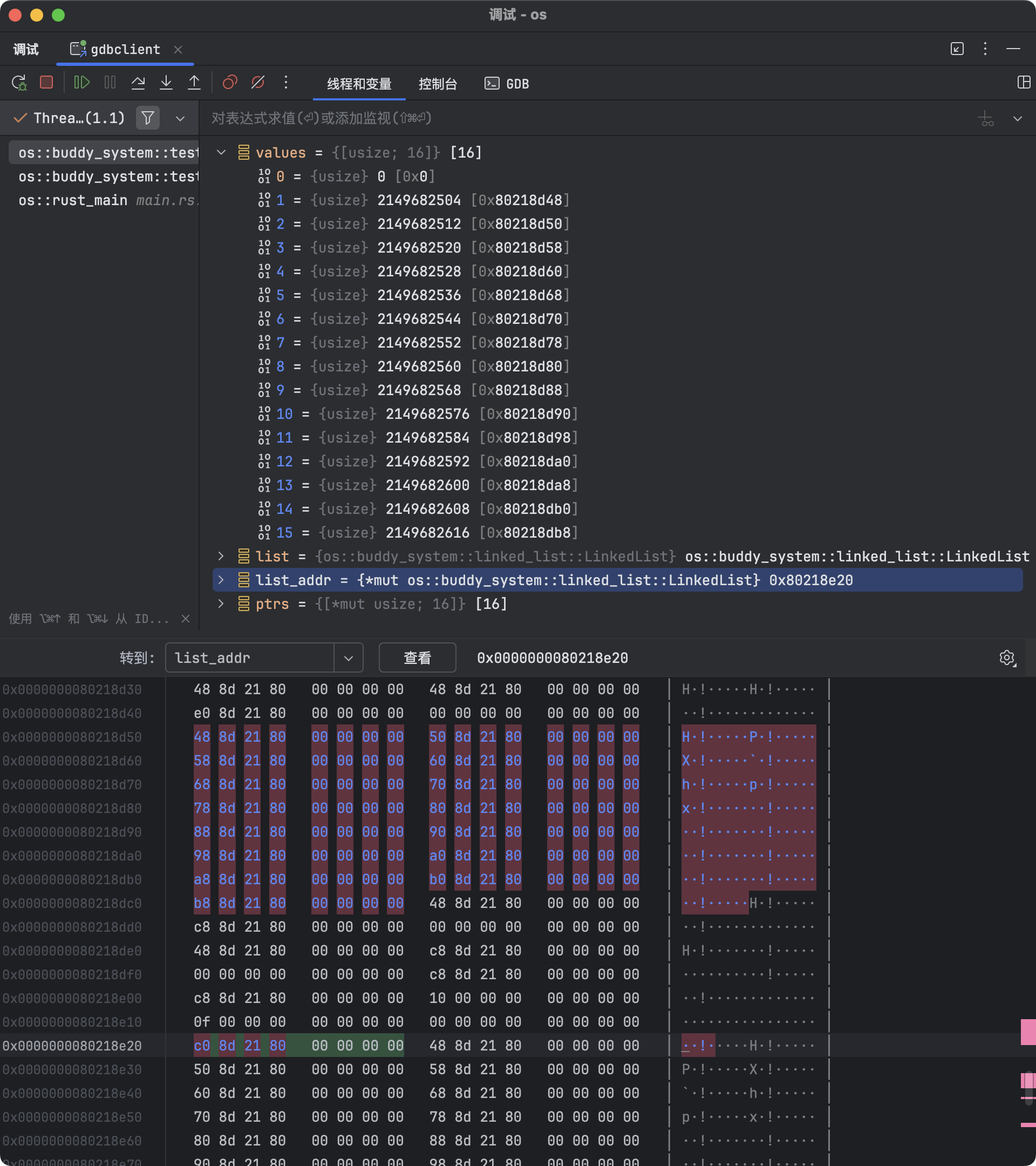

push-debug.webp push-debug.webp

查看内存

此时可以使用 GDB 检查链表和节点的内存布局。例如:

(gdb) x /g 0x0000000080218e20
0x80218e20: 0x0000000080218dc0

这里 0x80218e20 是链表 list 结构体的地址,存储的值 0x80218dc0head 字段存储的指针,指向链表的首节点(最近插入的节点)的地址。

继续查看数组中各个元素的内容:

(gdb) x /16g 0x0000000080218d48
0x80218d48: 0x0000000000000000 0x0000000080218d48
0x80218d58: 0x0000000080218d50 0x0000000080218d58
0x80218d68: 0x0000000080218d60 0x0000000080218d68
0x80218d78: 0x0000000080218d70 0x0000000080218d78
0x80218d88: 0x0000000080218d80 0x0000000080218d88
0x80218d98: 0x0000000080218d90 0x0000000080218d98
0x80218da8: 0x0000000080218da0 0x0000000080218da8
0x80218db8: 0x0000000080218db0 0x0000000080218db8

每一行左侧是节点的地址,右侧是该地址存储的值(即下一个节点的地址或 0x0,表示链表尾部)。这样可以直观地看到链表的连接关系和节点内容。

链表 list 所在的地址为 0x80218e20,该地址存储的值是 values 数组最后一个元素的地址 0x80218dc0,也就是最近插入链表的节点地址。

这个最近插入的节点成为链表的首节点,其存储的值(next 指针)为下一个节点的地址 0x80218db8

依次类推,每个节点的地址依次为 0x80218dc00x80218db8、...、0x80218d48,每个节点的值为下一个节点的地址。最早插入的节点(地址为 0x80218d48)的值为 0x0,表示它是链表的最后一个节点。

下图中,每一个矩形表示一个链表节点。左侧的红色背景表示该节点的内存地址,右侧的绿色背景表示该地址处存储的值(即下一个节点的地址或 0x0)。

需要注意的是,除了第一个数组元素的值刚好与空指针一致(0x0),其余元素的值都被后续节点的地址覆盖。

memory.svg memory.svg

准备删除

跳转到【9. pop 也应以同样顺序逐个拿出】之前的断点。

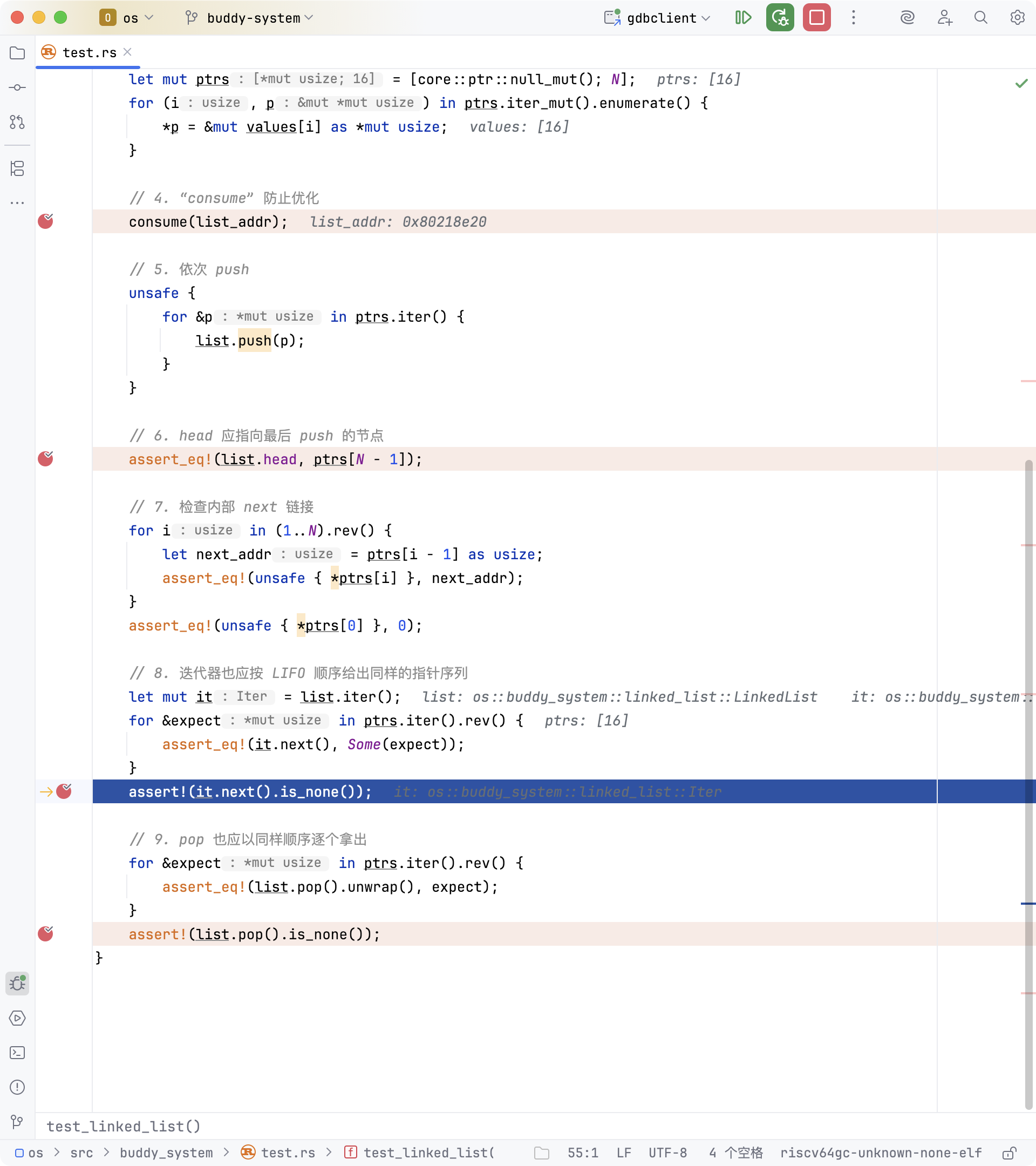

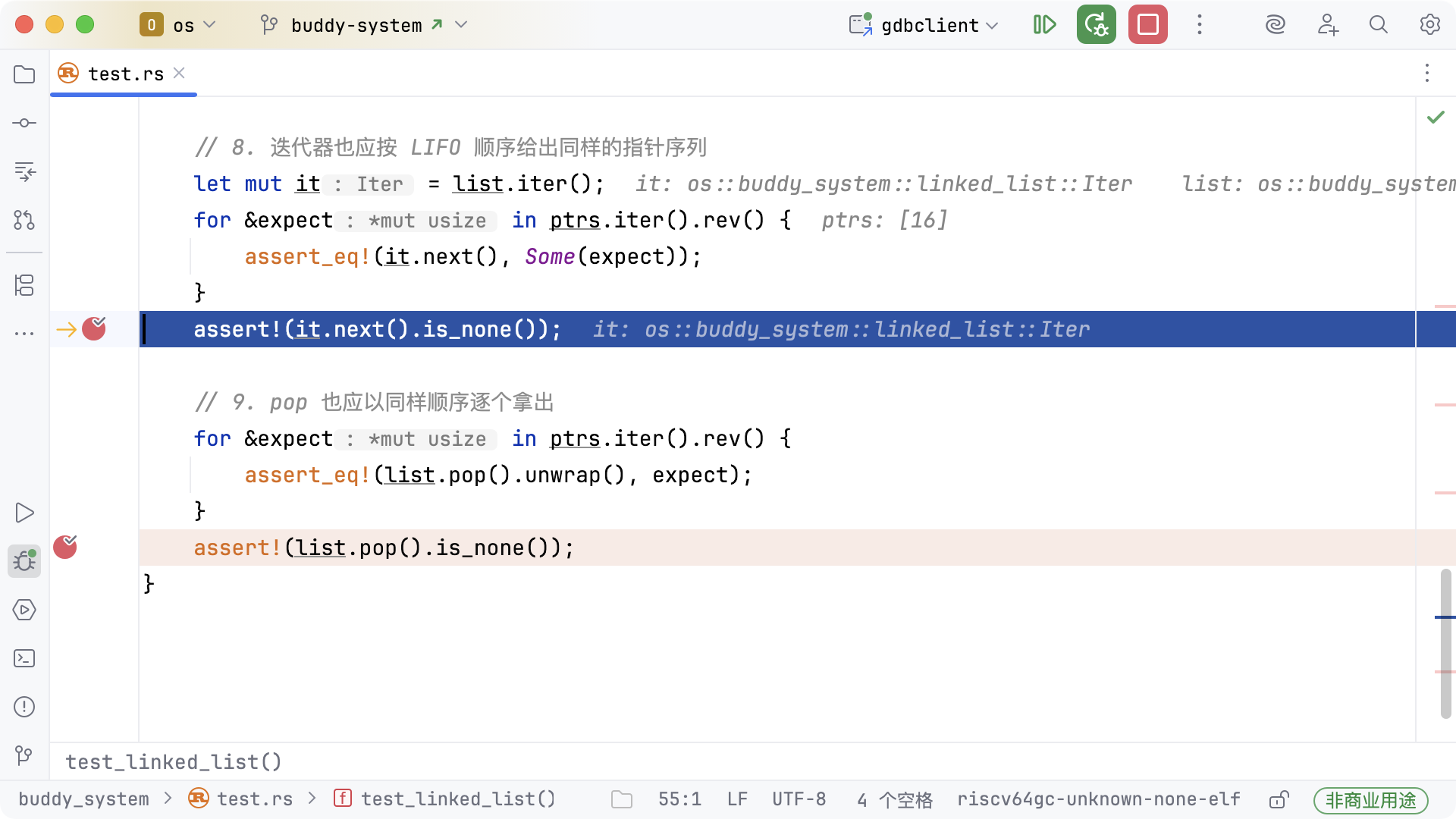

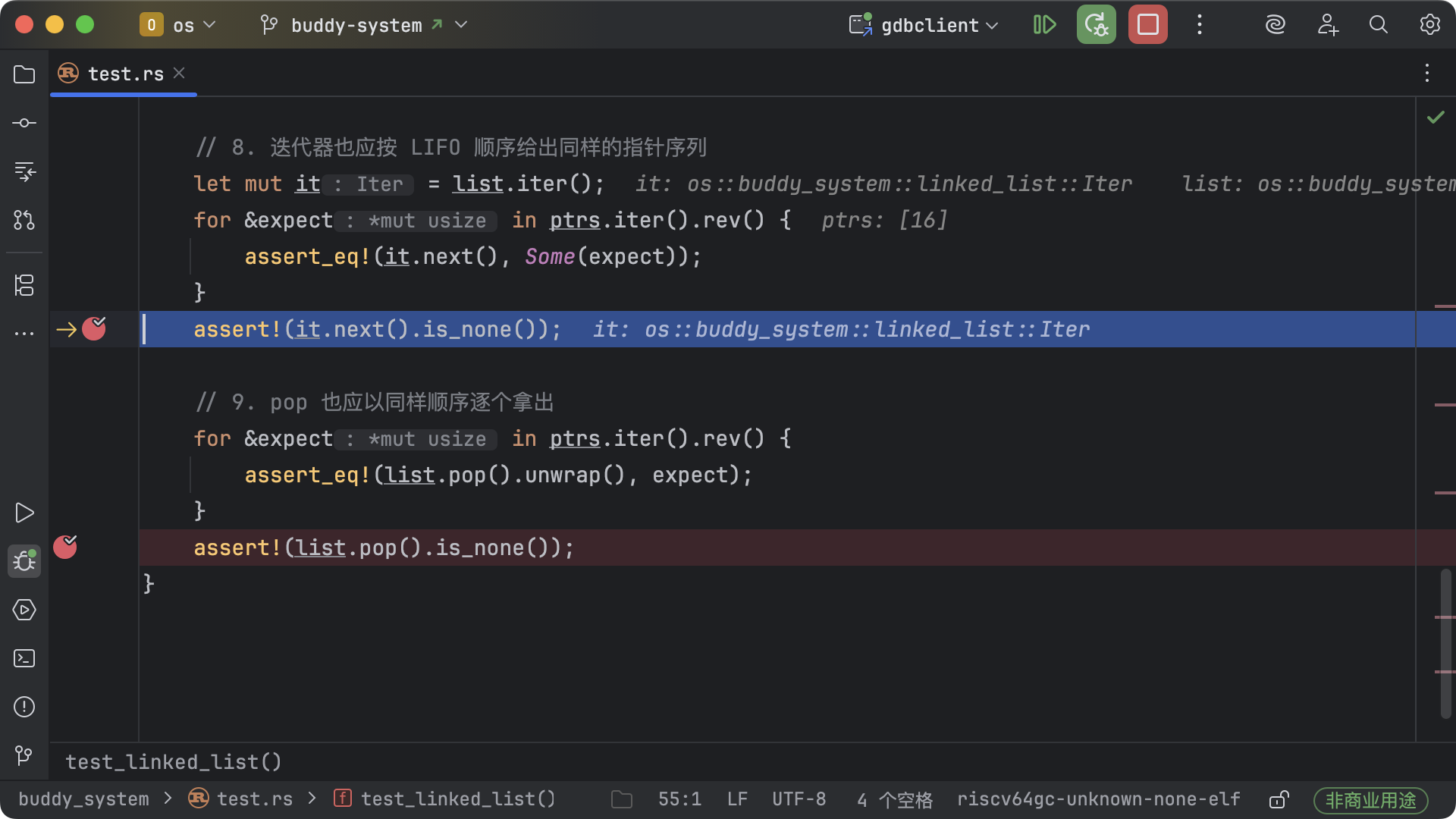

next-code.webp next-code.webp

此时链表 list 所在的地址 0x80218e20 的值即将发生变化。

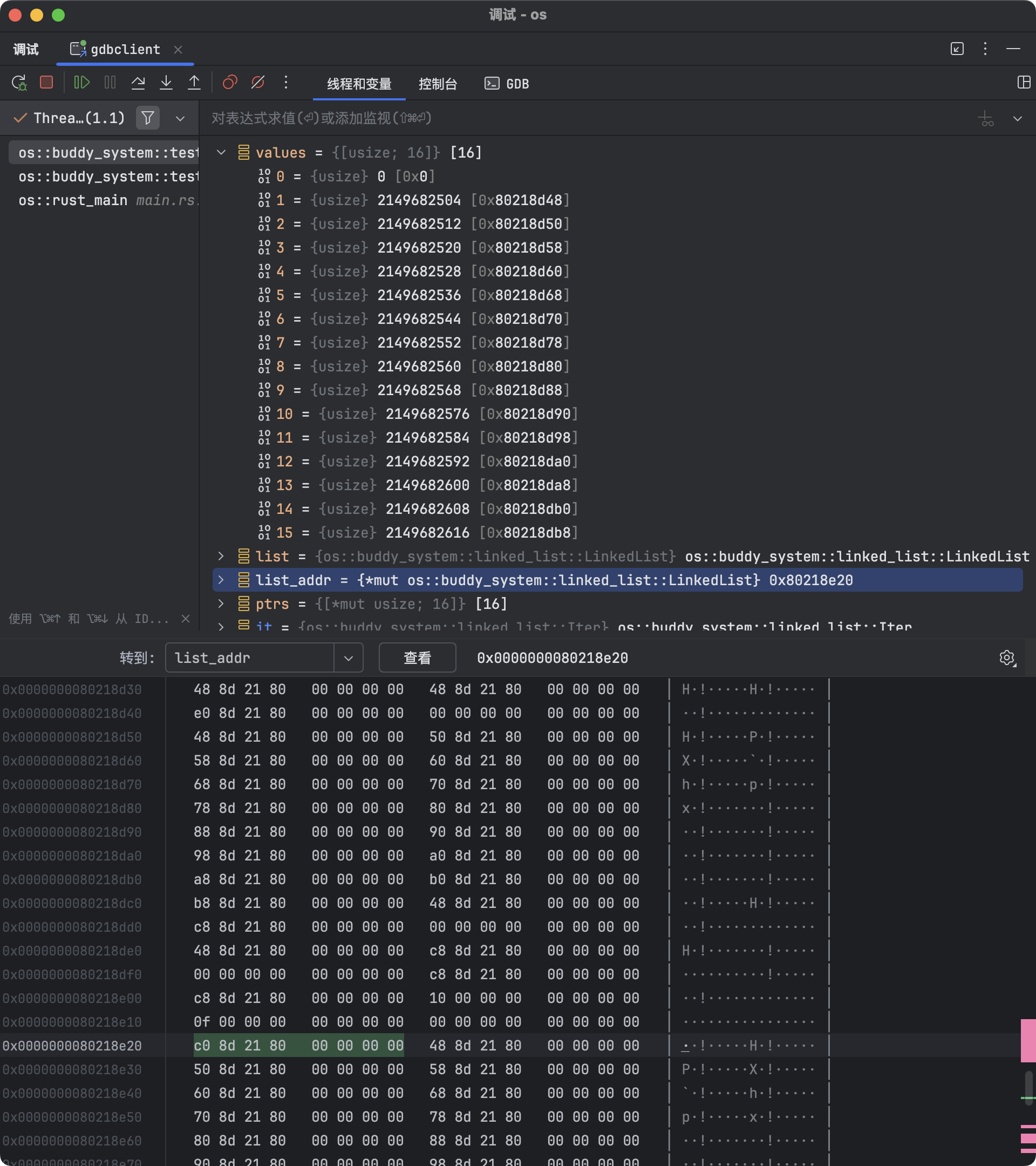

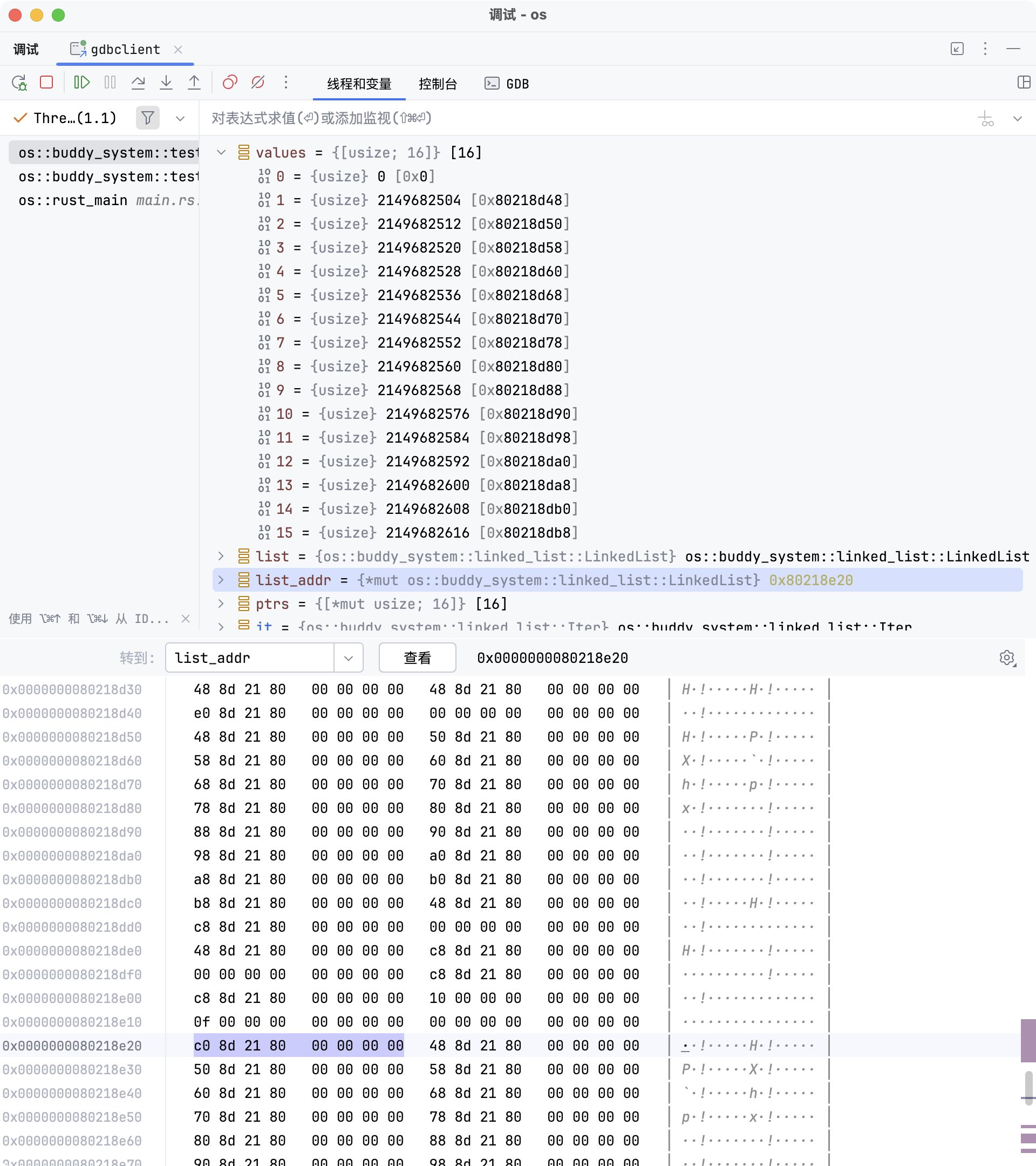

next-debug.webp next-debug.webp

删除节点

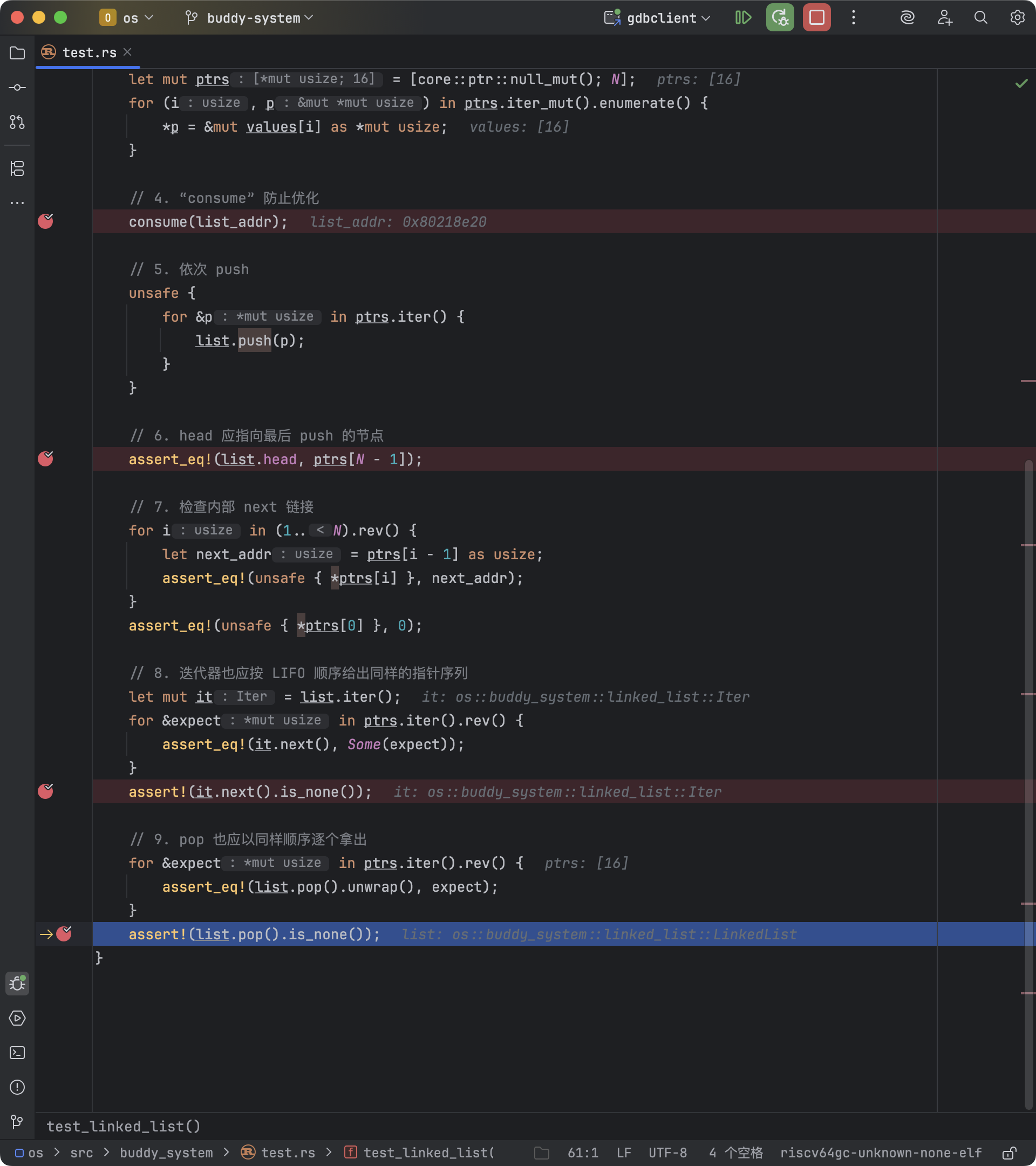

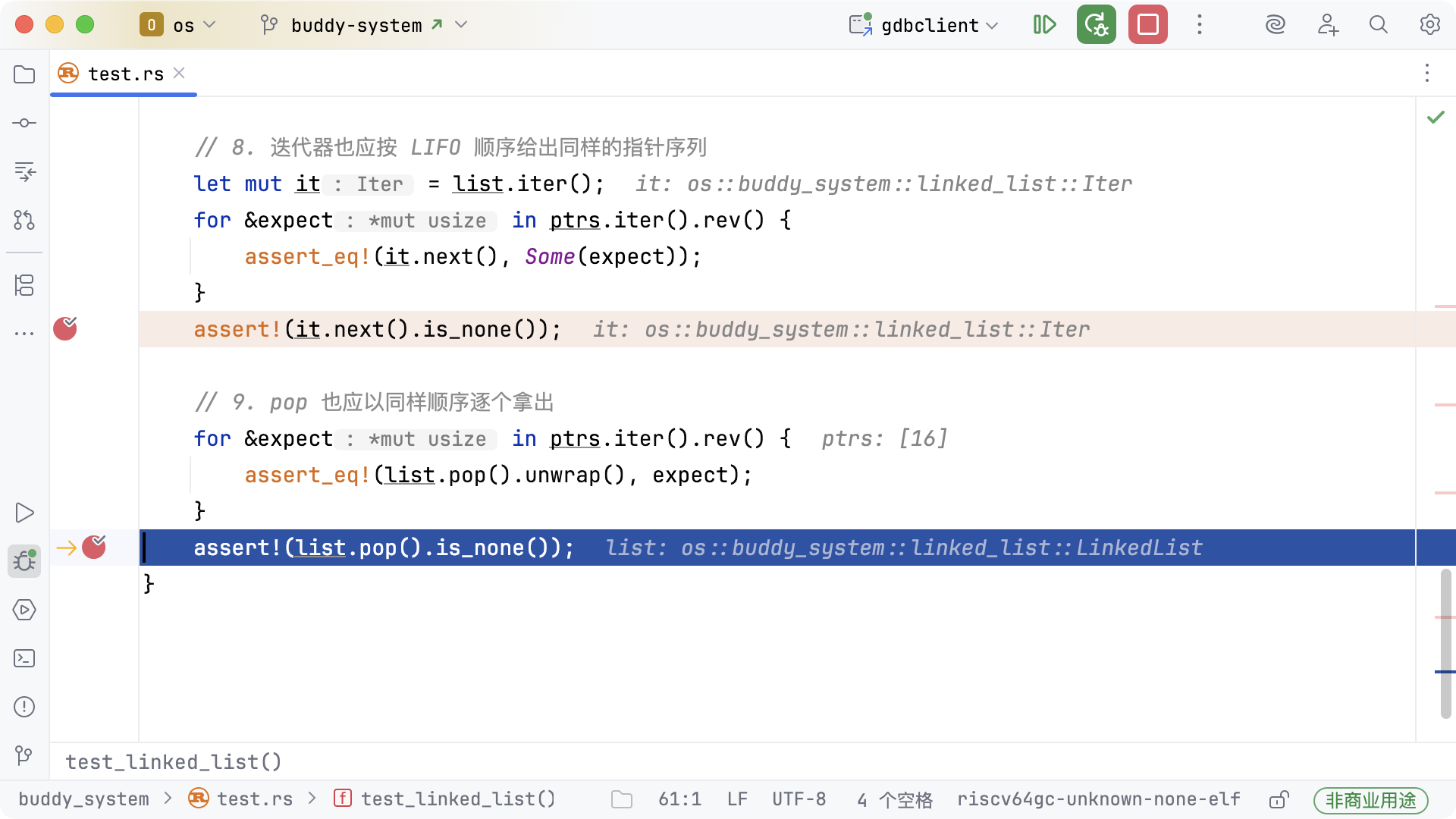

跳转到【9. pop 也应以同样顺序逐个拿出】之后的断点。

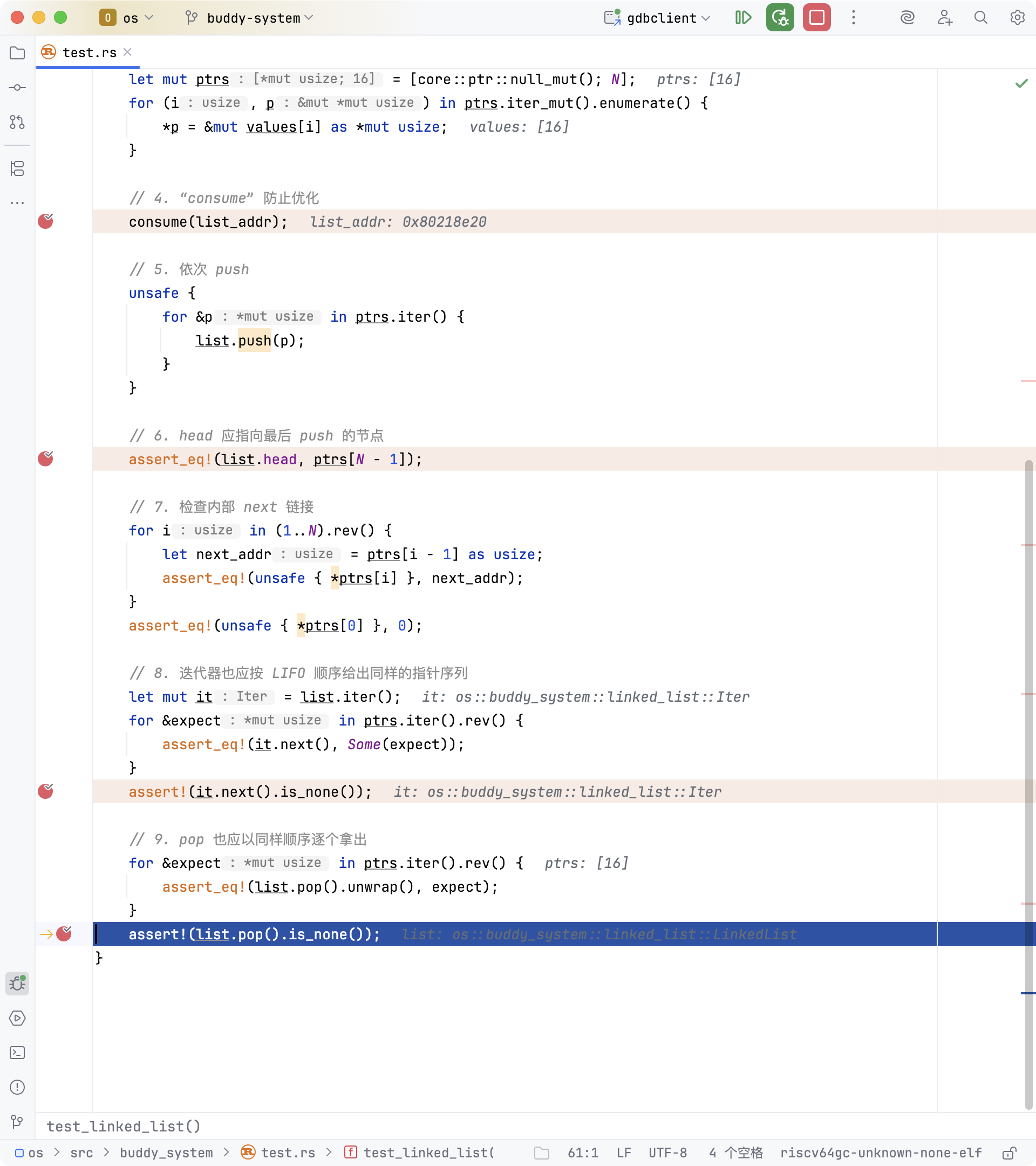

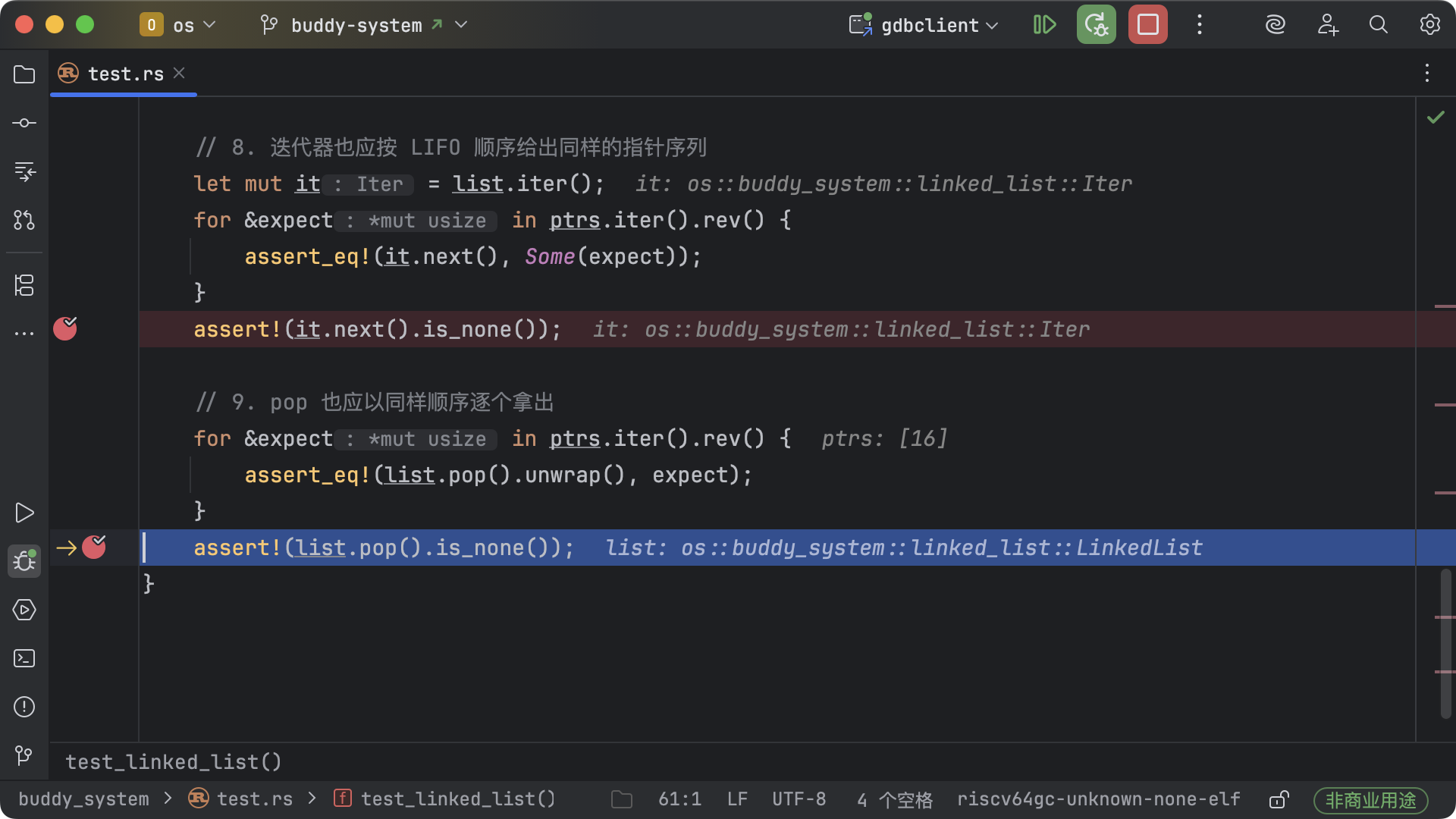

pop-code.webp pop-code.webp

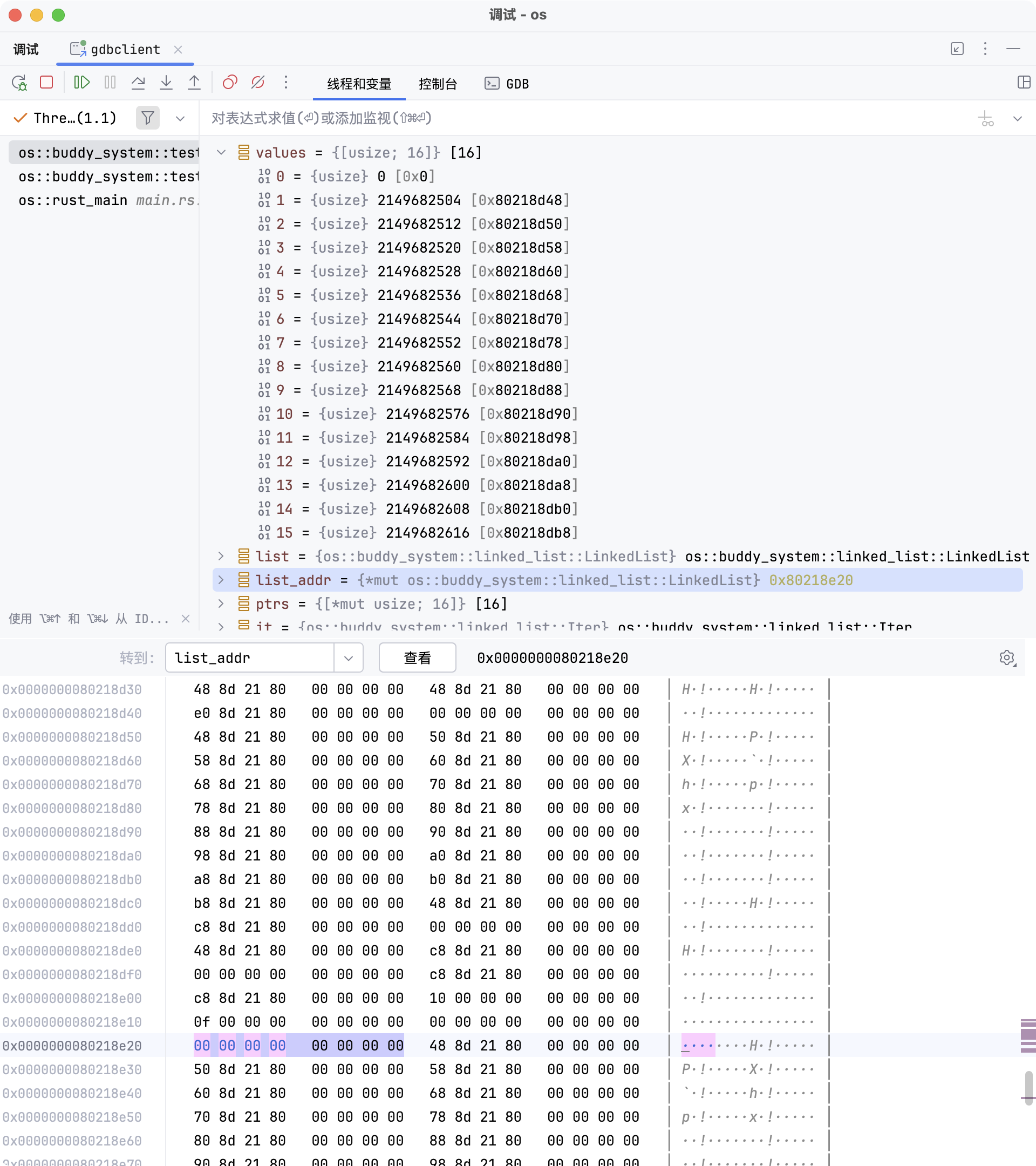

此时链表 list 所在的地址 0x80218e20 的值被赋值为 0x0,表示 head 字段被设为 null,即链表已为空。

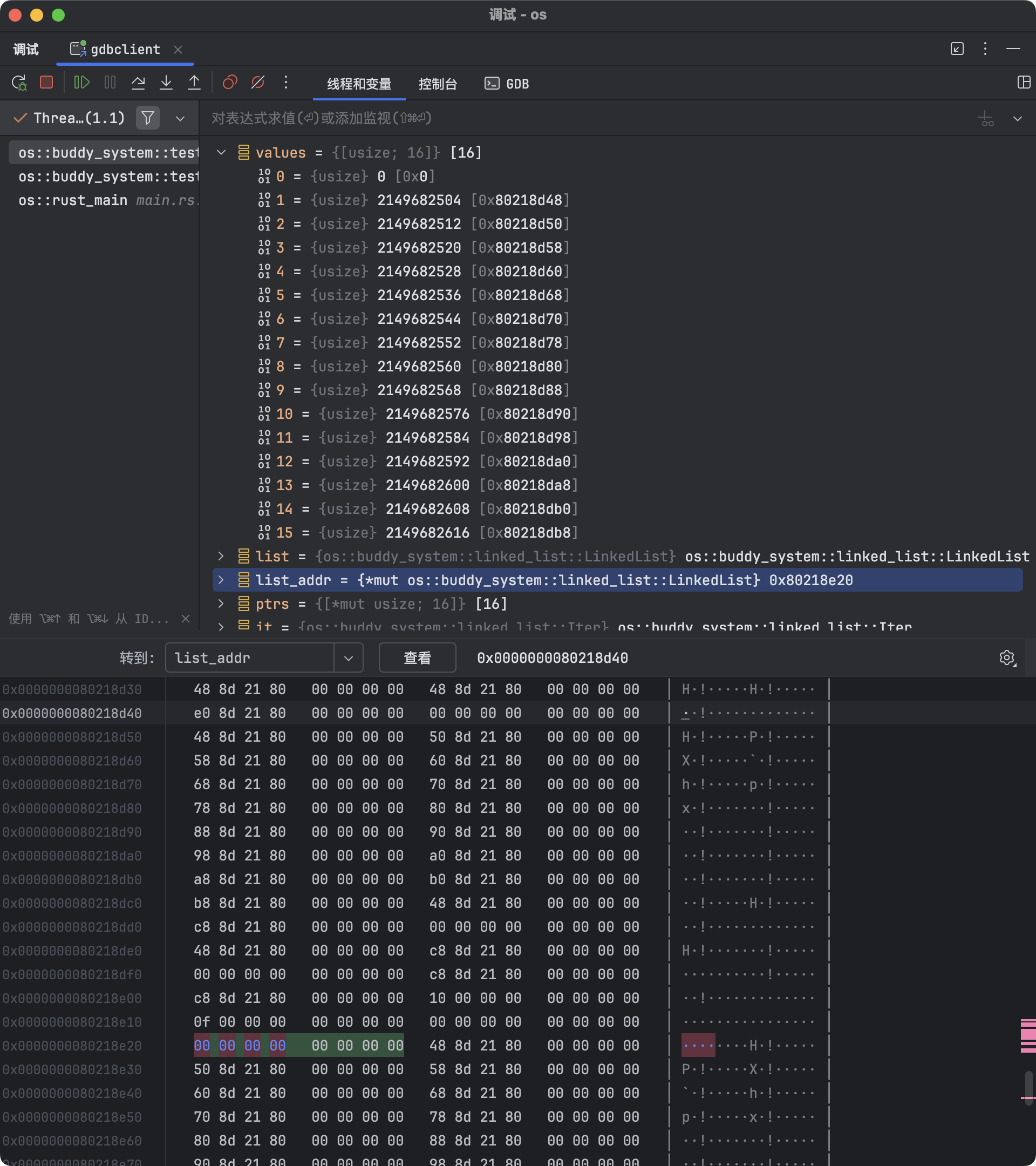

pop-debug.webp pop-debug.webp

如果使用「步过」按钮逐行执行,可以看到 poppush 不同,移除元素时只有链表 list 所在地址的值发生了改变。
